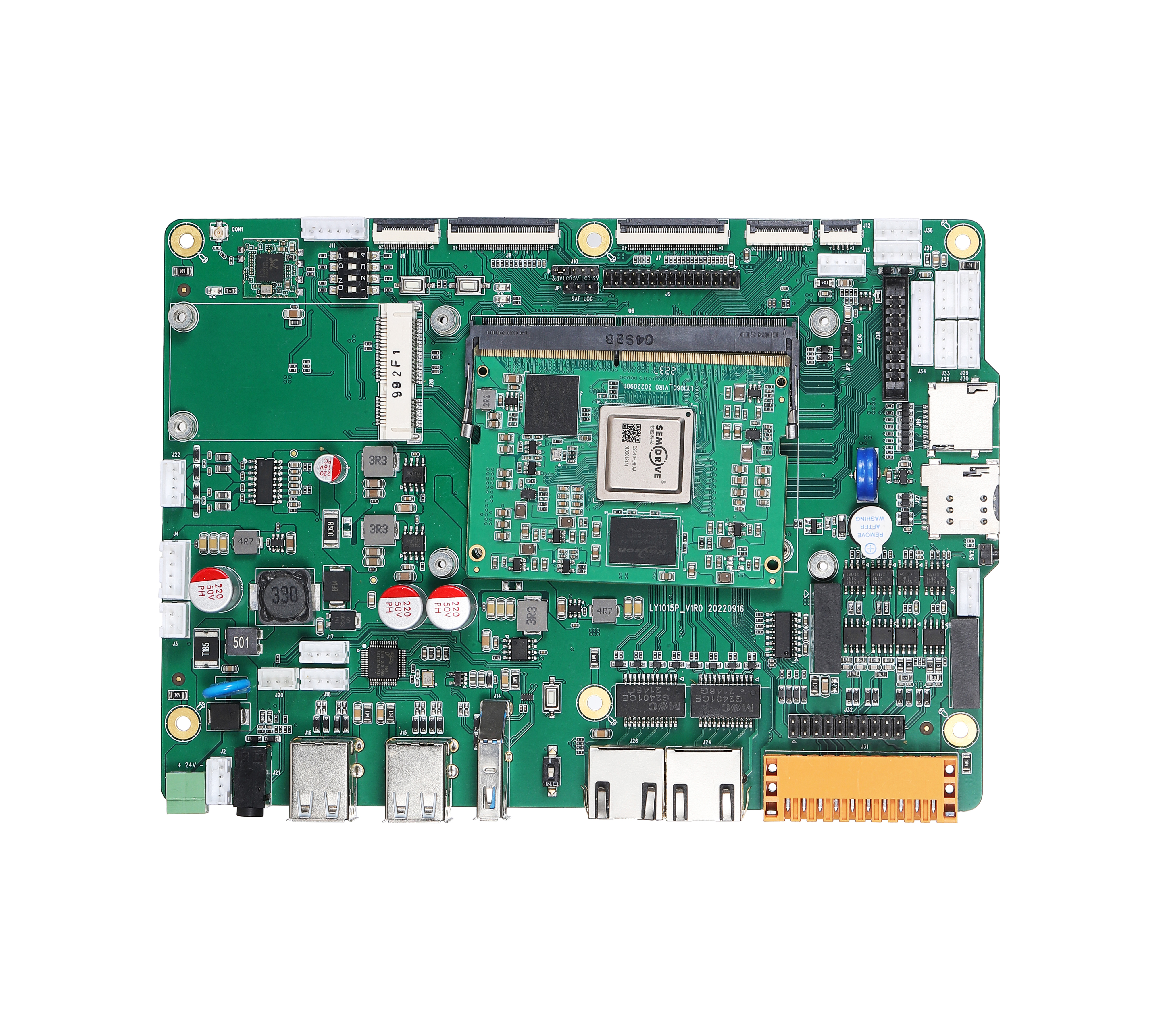

功能接口

Function&Interface

詳細描述

Detailed Description

系統

CPU處理器

D9 Cortex A55 4核 1.4GHz，多組雙核鎖步Cortex-R5  800M Hz

操作系統

Linux4.4 kernel / Ubuntu18.04

運行內存 DDR

LPDDR4 1G/2GB/4GB 可選

存儲 EMMC

默認標配 16GB EMMC NAND 芯片，可擴展至最大 128GB

接口

LVDS

20 pin FPC插件 LVDS接口

30 針行業標準雙路 LVDS 接口，最高支持 1080P 輸出

MIPI

40 針行業標準 mipi接口

USB 接口

1 個立式插接口（USB 3.0x1），2個雙層USB A接口（4路USB 2.0 x TYPE A），2 個內置wafer USB 2.0

音頻接口

支持美標 4 段耳麥一體 3.5mm 插座（左-右-地-麥克）

串口

2路標準3線RS232通訊口，1路標準5線RS2322通訊口，2路RS485通訊口；

2 個 TTL UART口內置（復用）；

SPI接口

1路 SPI接口

I2C接口

2路 I2C接口

PWM信號

2路 PWM信號輸出

千兆以太網接口

2路10/100/1000 Mbps TSN以太網口

TF

自彈式 TF 卡插座，最高支持 128GB TF 卡

SIM卡

1路eSIM接口

RTC

1路超級電容內置

GPS天線

1路（選配）需更換GPS功能4G模塊

MiniPCIE

1路行業標準 MiniPCIE 4G 模塊接口，1路MiniPCIE模塊接口

背光控制

行業標準液晶屏背光控制接口，支持背光開關和亮度調節

GPIO接口

16路GPIO接口，3.3V電平；

電源

1路

2.54mm 2P綠色端子  DC24V供電

電源輸入

最小值：12V@150mA  典型值：24V@130mA   最大值：24V@330mA

環境

參數

工作溫度

-20~70

存儲溫度

-40~70

工作濕度

5-90RH%

PCB 尺寸

185mm * 130mm，PCB 正面高度 18mm
